今回は、三菱のパジェロＪｒに、カロッツェリアのヘッドユニットとナビのお取り付けです。

ヘッドユニットは、カロッツェリアのＣＤデッキ　ＤＥＨ−Ｐ５３０です。

ナビゲーションは、同じくカロッツェリアのＤＶＤインダッシュナビ

ＡＶＩＣ−ＤＲＶ００５です。

パジェロＪｒは、２ＤＩＮのスペースがあるのですが、

純正デッキ下のスペースは、パネルの加工が必要でした。

↓　加工前　↓




↓　加工後　↓



きれいにカット出来ました！

その後、デッキなど内装をばらして取付開始です。



本来、ＴＶアンテナはフロントガラスに貼るのですが、

フロントガラスの大きさを考えると、どうしてもアンテナが目線の

高さになって前が見づらいので、ＴＶアンテナはリアサイドの

ガラスに貼り付けました。



Ａピラーの配線処理です。



助手席の下に、ハイダウェイユニットを設置しました。

ナビゲーションのジャイロセンサーが内蔵されているので、

取り付けの向きや、傾きなどが悪いと、ナビの精度が

狂ってしまいます。



ナビ、デッキ、Ｉ−Ｐｏｄアダプター、ＥＴＣと、それぞれの配線があるので、

かなりの配線の量でした・・・。

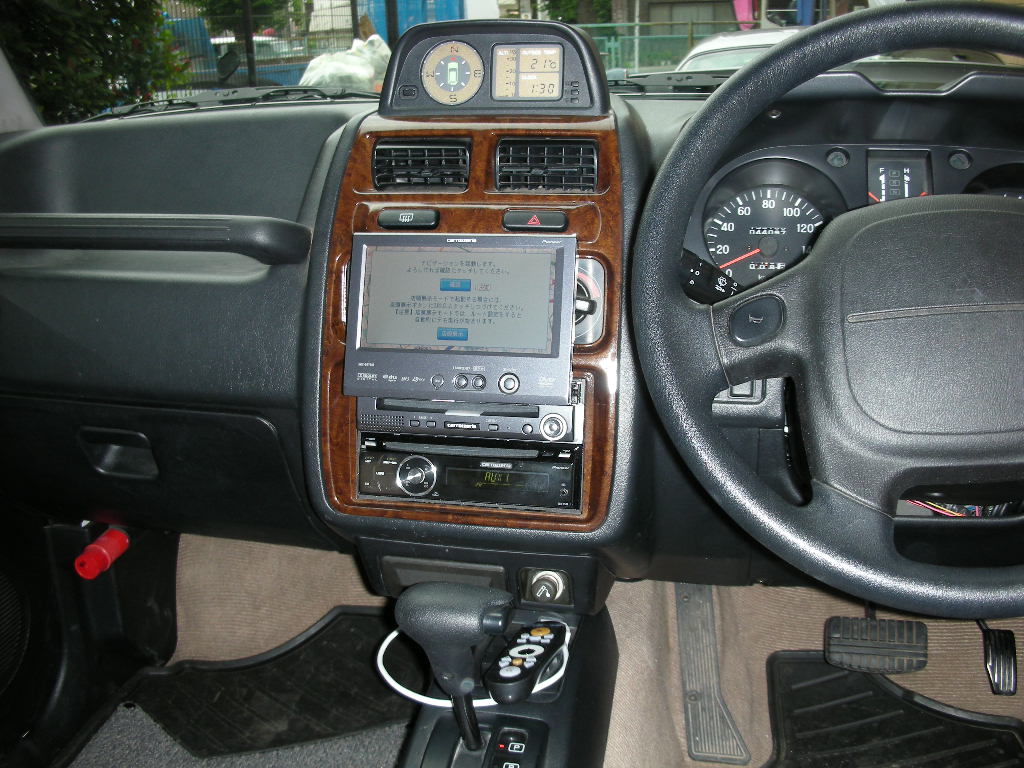

きれいに組み上げて完成です！



Ｉ−ＰｏｄのＤｏｃｋコネクタは、ＡＴシフト前のトレーに設置しました。



ＥＴＣ車載器は、運転席の右手にあるポケット内に取り付けました。

目立たず、しかし使いやすい位置です。



今回、アンテナや、ユニットなどの取り付け位置はお任せしていただいたのですが、

「ＥＴＣはグローブボックスの中に」、「アンテナ類は、なるべく隠して」などの

ご要望には出来る限りお応えいたしますので、

担当：手塚まで、どしどしお申し付けください！！
